RM新时代.体育平台

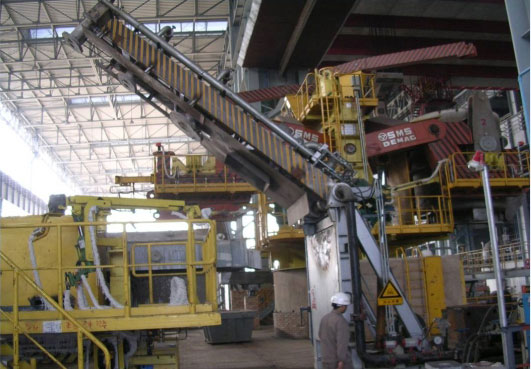

RH真空脫氣循環(huán)爐工藝流程綜述 RH鋼包臺(tái)車(chē)在受包位接收由行車(chē)吊來(lái)的待處理鋼水，受包后鋼包臺(tái)車(chē)開(kāi)到保溫劑投入位，加入鋁渣，或直接開(kāi)至真空槽下方的處理位置，由人工判定鋼液面高度，隨后頂升鋼包至預(yù)定高度。進(jìn)行測(cè)溫、取樣、定氧及測(cè)渣層厚度等操作。 鋼包被液壓缸繼續(xù)頂升，將真空槽的浸漬管完全浸入鋼液，真空閥打開(kāi)，真空泵啟動(dòng)。各級(jí)真空泵根據(jù)預(yù)先設(shè)定的抽氣曲線(xiàn)進(jìn)行工作。 RH真空脫氫處理：在規(guī)定時(shí)間及規(guī)定低壓條件下持續(xù)進(jìn)行循環(huán)脫氣操作，以達(dá)到脫氫的目標(biāo)值。RH真空脫碳處理（低碳或超低碳等級(jí)鋼水）：循環(huán)脫氣將持續(xù)一定時(shí)間以達(dá)到脫碳的目標(biāo)值。在脫碳過(guò)程中，鋼水中的碳和氧反應(yīng)形成一氧化碳并通過(guò)真空泵排出。 如鋼中氧含量不夠，可通過(guò)頂槍吹氧提供氧氣。脫碳結(jié)束時(shí)，鋼水通過(guò)加鋁進(jìn)行脫氧。鋼水脫氧后，合金料通過(guò)真空加料系統(tǒng)加入真空槽。對(duì)鋼水進(jìn)行測(cè)溫、定氧和確定化學(xué)成分。 鋼水處理完畢，真空閥關(guān)閉，RH真空泵系統(tǒng)依次停泵，同時(shí)真空槽復(fù)壓，重新處于大氣壓狀態(tài)，鋼包下降至鋼包臺(tái)車(chē)，上升浸漬管自動(dòng)由吹氬切換為吹氮。鋼包臺(tái)車(chē)開(kāi)至加保溫劑工位，吹氬喂絲并投入保溫劑。鋼包臺(tái)車(chē)開(kāi)到鋼水接受跨，行車(chē)把鋼包調(diào)運(yùn)至連鑄大包回轉(zhuǎn)臺(tái)。 以上就是為您闡述的RH真空脫氣循環(huán)爐工藝流程綜述，想要了解更多請(qǐng)聯(lián)系洛陽(yáng)恒信冶金設(shè)備有限公司。
查看更多

RH真空處理的意義 隨著氧氣頂吹轉(zhuǎn)爐幾十年的發(fā)展，該種煉鋼法的生產(chǎn)節(jié)奏、鋼的冶煉品種與質(zhì)量等都己基本挖掘到極限。而現(xiàn)代工業(yè)的發(fā)展，對(duì)鋼的產(chǎn)量、品種和質(zhì)量等又提出了越來(lái)越高的要求，這就迫使煉鋼工作者尋求新的煉鋼工藝，于是產(chǎn)生了爐外精煉法。 爐外精煉是把由煉鋼轉(zhuǎn)爐初煉的鋼水倒入鋼包或?qū)Ｓ萌萜鲀?nèi)進(jìn)一步精煉的一種方法，即把全部冶煉任務(wù)只由轉(zhuǎn)爐完成的一步煉鋼法，轉(zhuǎn)變?yōu)檗D(zhuǎn)爐只承擔(dān)熔化、粗脫碳、去磷、初調(diào)成分及溫度等初煉任務(wù)，然后通過(guò)二次精煉，完成脫氣、脫硫、脫磷、脫碳、合金微調(diào)、溫度調(diào)整等功能的分步煉鋼法，從而大大地縮短了轉(zhuǎn)爐的冶煉周期，提高了鋼的質(zhì)量，并能生產(chǎn)出用一步煉鋼法不能生產(chǎn)的某些鋼種(如超低碳鋼等)。 實(shí)現(xiàn)了***、低耗、優(yōu)質(zhì)和多品種的生產(chǎn)。爐外精煉法起始于二十世紀(jì)50年代初期，80年代后獲得了迅速發(fā)展。? RH真空處理是眾多的爐外精煉法中的一種，它是1957年由原西德魯爾和海拉斯鋼廠(chǎng)聯(lián)合研制的真空循環(huán)脫氣精煉法，取兩公司名稱(chēng)的首字母簡(jiǎn)稱(chēng)而來(lái)。? RH真空處理的主要任務(wù)是脫氣，并通過(guò)鋼水循環(huán)使得非金屬夾雜物上浮、均勻鋼水成分和溫度，同時(shí)通過(guò)物料添加系統(tǒng)使其具有脫氧、脫碳、脫硫、脫磷、成分微調(diào)等多項(xiàng)冶金功能。RH工藝是與十九世紀(jì)以來(lái)迅猛發(fā)展的煉鋼技術(shù)(特別是轉(zhuǎn)爐煉鋼)密切相關(guān)的一種二次冶金技術(shù)。? RH真空處理既是轉(zhuǎn)爐充分發(fā)揮效率的可靠保證，又是為連鑄提供優(yōu)質(zhì)鋼水、穩(wěn)定連鑄生產(chǎn)的重要手段，同時(shí)在轉(zhuǎn)爐與連鑄之間起著重要的緩沖作用。
查看更多

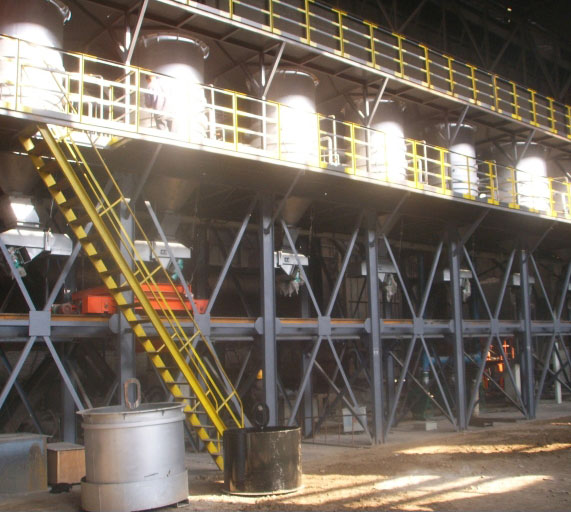

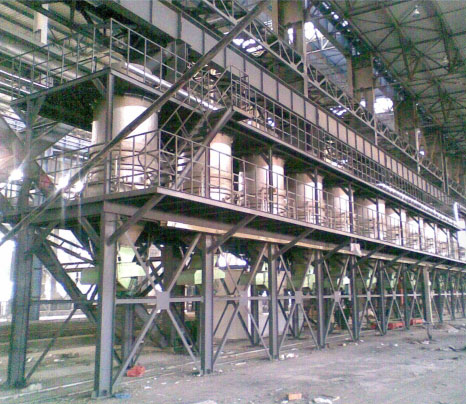

鐵合金烘烤爐的重要部件 鐵合金烘烤爐是對(duì)鐵合金進(jìn)行干燥、脫水的專(zhuān)用設(shè)備，將合金料加熱到一定的溫度，滿(mǎn)足煉鋼的工藝要求。鐵合金烘烤爐是冶金工藝生產(chǎn)工序中重要的生產(chǎn)環(huán)節(jié)，主要用于烘烤脫氧合金化合金高碳錳鐵、硅錳、硅鐵等，保證合金干燥、并在一定時(shí)間內(nèi)達(dá)到要求的烘烤溫度。   鐵合金烘烤爐的燃燒器是烘烤效果好壞、能源消耗高低的關(guān)鍵部件。其原理是燃?xì)馀c助燃空氣經(jīng)各自的倉(cāng)室反方向旋轉(zhuǎn)，經(jīng)過(guò)多級(jí)半預(yù)混，在噴出前通過(guò)設(shè)在底部耐火夾層中的環(huán)型燒嘴混合燃燒，增加燃?xì)馀c助燃空氣之間的接觸面積，達(dá)到***摻混，燃?xì)獬浞秩紵⑶夷軌虮苊饣鹧嬷苯咏佑|合金爐料使合金爐料過(guò)熱熔化?？朔似胀烊紵怀浞趾腿紵鞲浇牧弦尊そY(jié)的缺點(diǎn)。   鐵合金烘烤爐的散熱器設(shè)置是為了防止合金料堵塞燒嘴燃燒室,保證熱空氣順利進(jìn)入爐膛,我們?cè)谌紵诩友b散熱裝置,保證了熱量的交換。進(jìn)入散熱器的合金粉塵從散熱器下部排塵孔內(nèi)排走,避免了燃燒室堵塞。 以上就是為您闡述的鐵合金烘烤爐的重要部件，如果想要了解更多請(qǐng)咨詢(xún)洛陽(yáng)恒信冶金。
查看更多

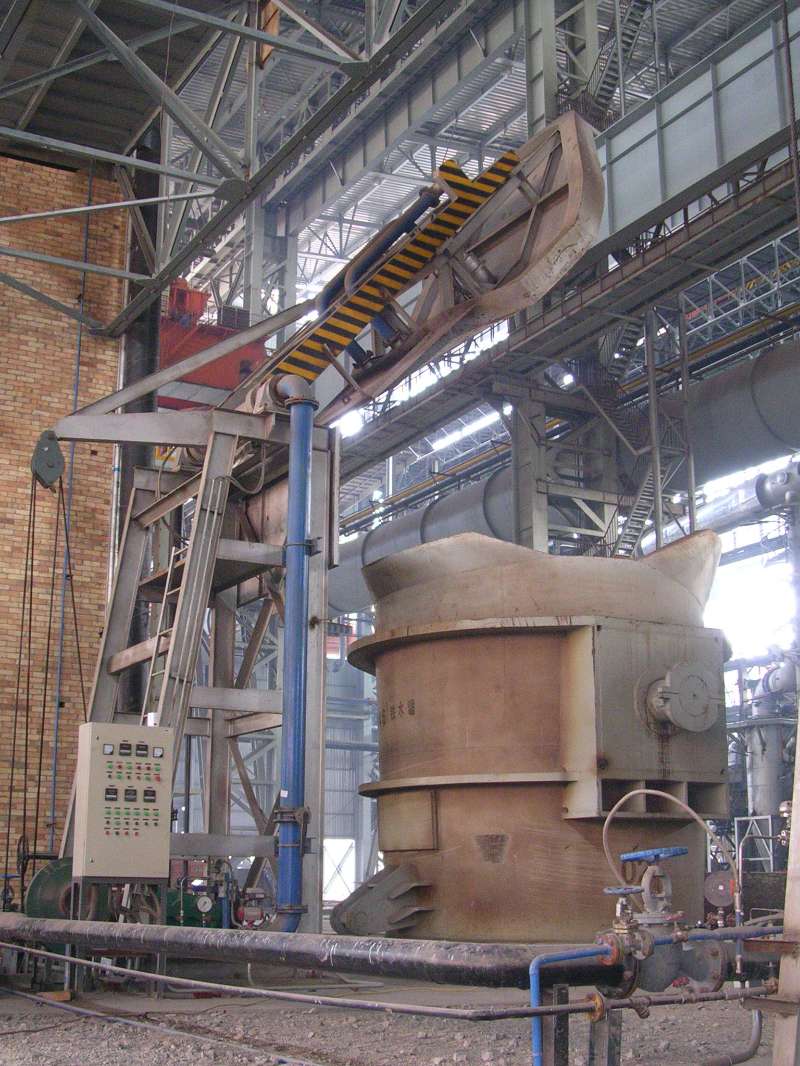

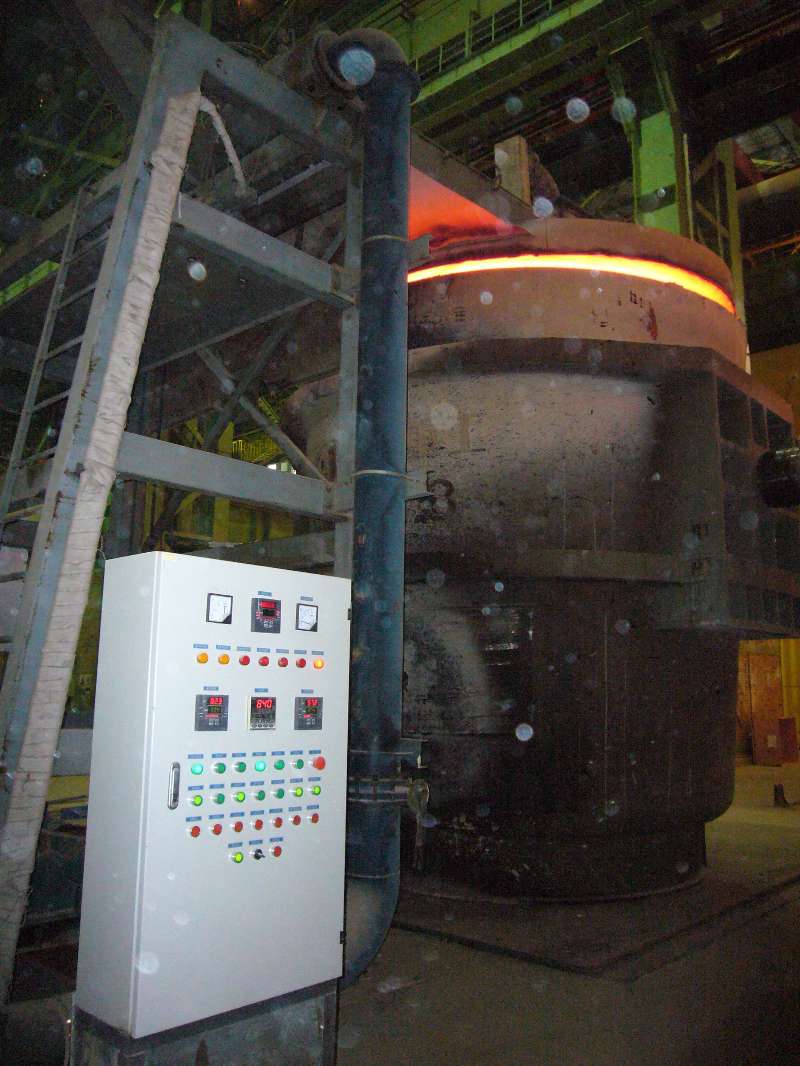

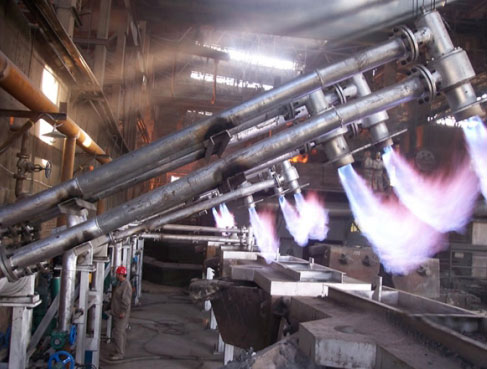

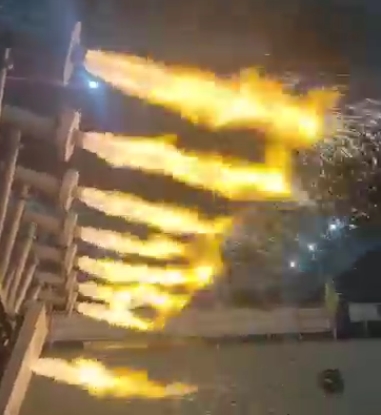

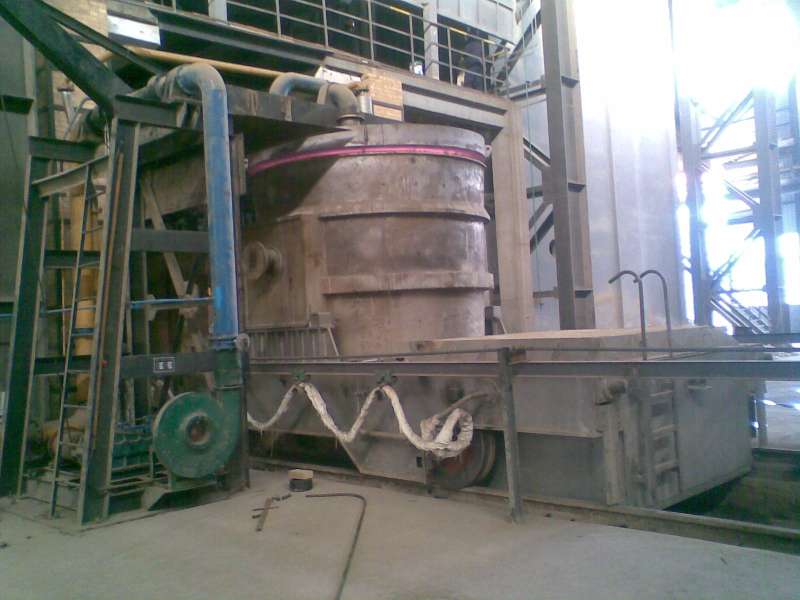

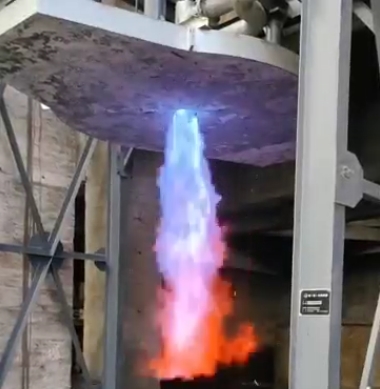

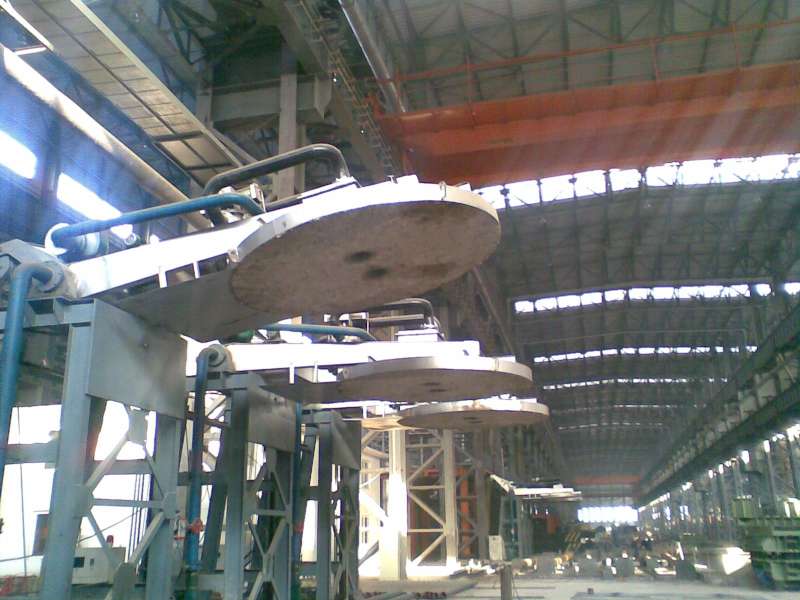

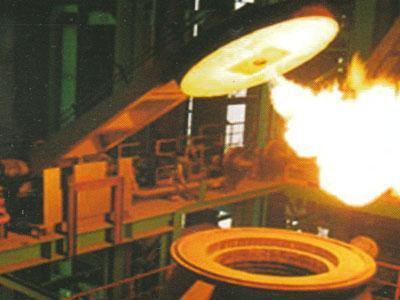

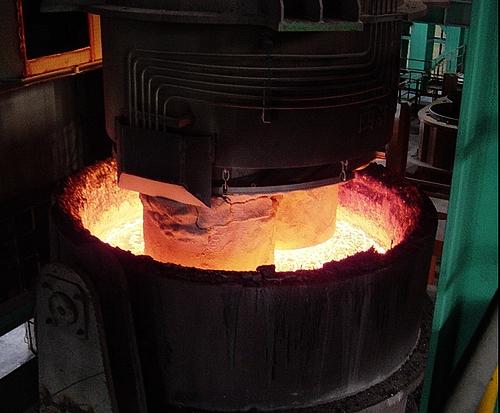

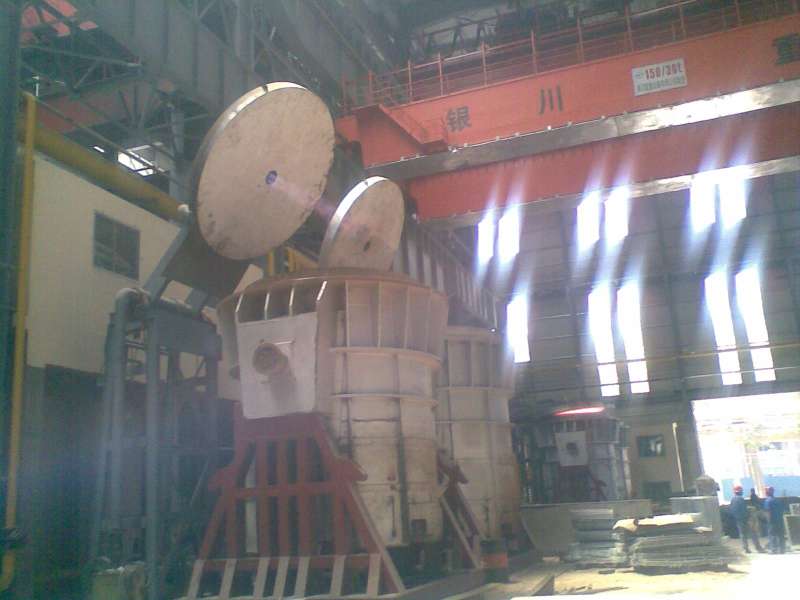

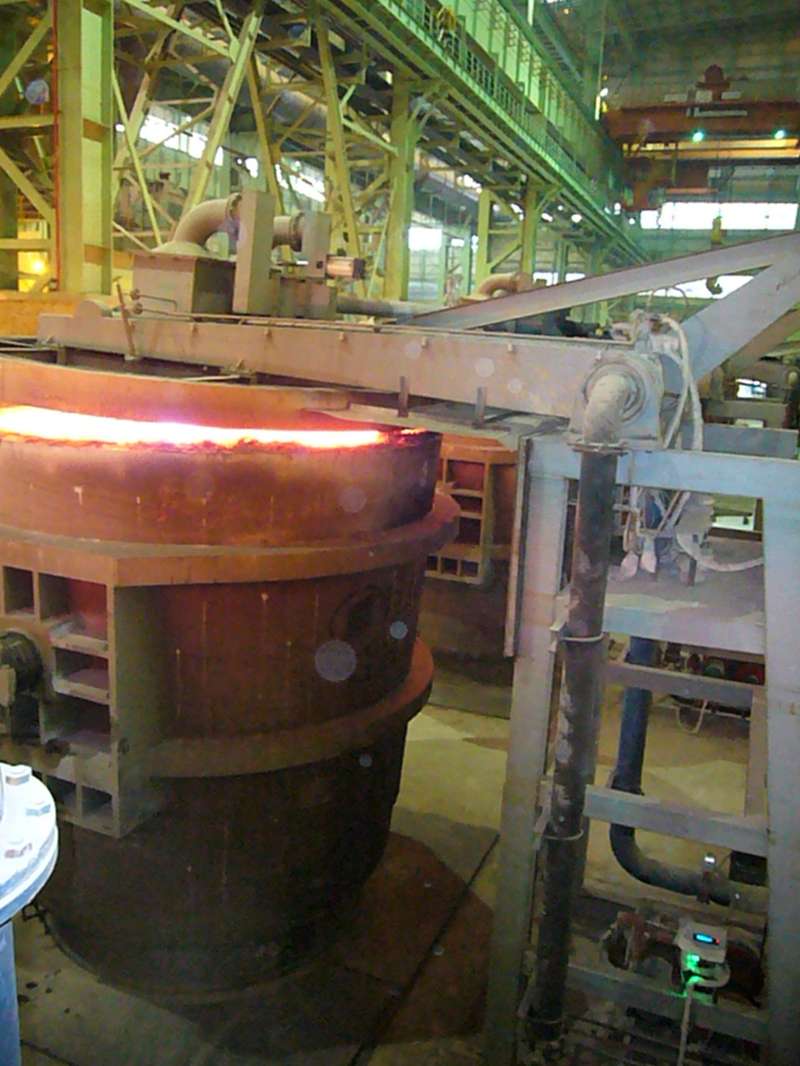

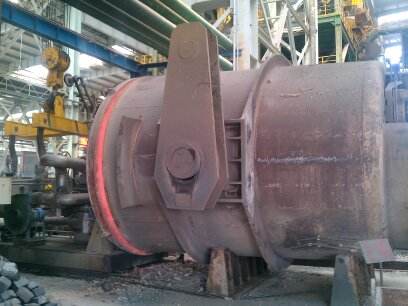

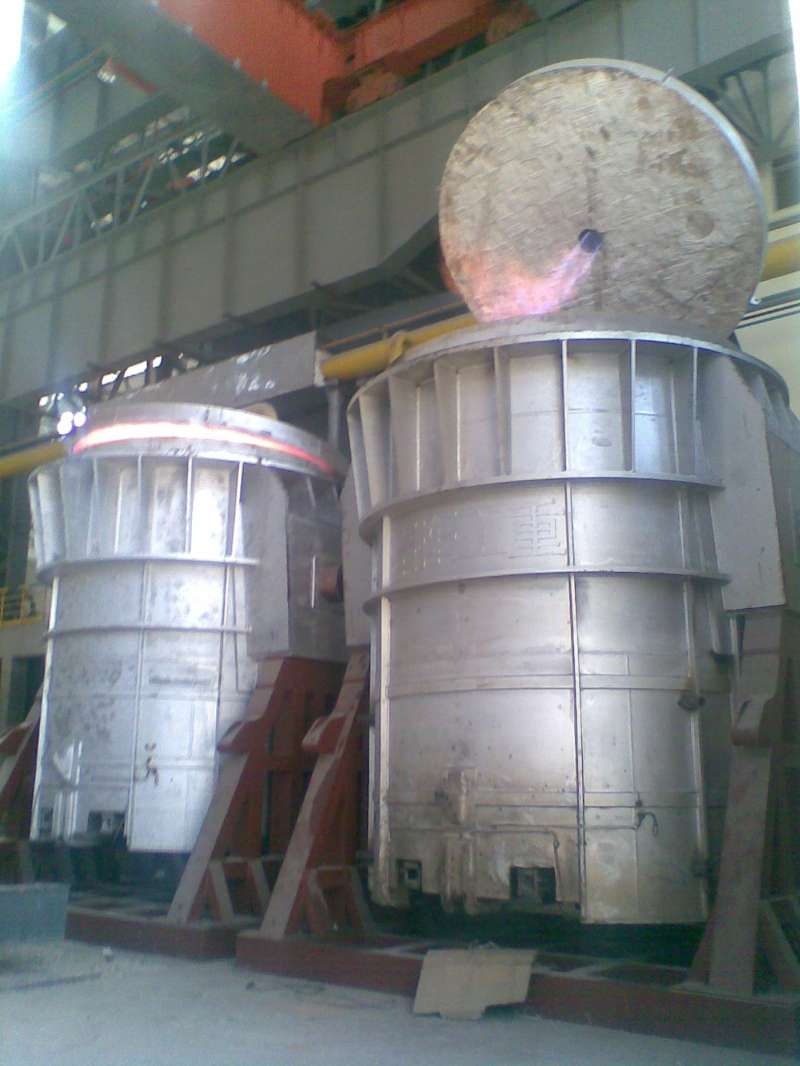

使用烘烤器前應(yīng)該知道的內(nèi)容 一、方坯絕熱板包的烘烤： 1.正常生產(chǎn)準(zhǔn)備條件下，中間包在線(xiàn)烘烤時(shí)間為1~1.5小時(shí)，按以下步驟烘烤：小火烘烤不小于20分鐘，中火烘烤不小于20分鐘，大火烘烤不小于20分鐘，大火烘烤時(shí)據(jù)煤氣壓力可考慮開(kāi)風(fēng)機(jī)。 2.非正常生產(chǎn)準(zhǔn)備條件下，中間包烘烤器烘烤時(shí)間要高于40分鐘，中火烘烤不得低于20分鐘，大火烘烤至少20分鐘。 3.定徑水口安裝后，應(yīng)比內(nèi)襯提前1小時(shí)以上進(jìn)行烘烤，烘烤時(shí)間不能超過(guò)3小時(shí)。 二、方坯干式料包的烘烤： 1. 包蓋損壞要及時(shí)更換。正常生產(chǎn)準(zhǔn)備條件下，中間包烘烤時(shí)間大于2.5小時(shí)，不能超過(guò)3.5小時(shí)。 按以下步驟烘烤： 1.小火烘烤不小于50分鐘，中火烘烤不小于50分鐘，大火烘烤不小于50分鐘，確保烘烤溫度大于900℃，中包為紅熱狀態(tài)。 2. 非正常生產(chǎn)準(zhǔn)備條件下，中間包在線(xiàn)烘烤時(shí)間不得低于2小時(shí),中火烘烤一小時(shí)，大火烘烤一小時(shí)。 三、板坯干式料包及浸入式水口的烘烤： 1. 正常生產(chǎn)準(zhǔn)備條件下，中間包烘烤器在線(xiàn)烘烤時(shí)間大于2.0小時(shí)，不能超過(guò)3. 0小時(shí)。 2. 非正常生產(chǎn)準(zhǔn)備條件下，中間包烘烤器在線(xiàn)烘烤時(shí)間不得低于一個(gè)半小時(shí)。 3.中間包烘烤器在線(xiàn)烘烤升溫曲線(xiàn)分二個(gè)階段：中火階段烘烤時(shí)間不小于80分鐘，烘烤溫度為800℃左右，中間包烘烤器內(nèi)暗紅,大火階段烘烤時(shí)間不小于40分鐘，烘烤溫度為1100~1200℃，中間包內(nèi)亮紅為止。 4. 浸入式水口在線(xiàn)烘烤時(shí)間不得低于1小時(shí)，不能超過(guò)2小時(shí)，烘烤溫度應(yīng)在600℃以上，要求水口發(fā)紅。 5. 備用浸入式水口烘烤要求在備用位烘烤時(shí)間不得低于30 分鐘，正常情況要求水口發(fā)紅，特殊情況要求達(dá)到200~300℃。 四、鋼包的烘烤: 1. 啟用新包必須在紅熱狀態(tài)下啟用，離線(xiàn)烘烤器下的包要有計(jì)劃的啟用。已烘烤好的新包未啟用時(shí)要開(kāi)小火，啟用前半小時(shí)可開(kāi)大火。 2. 在線(xiàn)烤包設(shè)專(zhuān)人負(fù)責(zé)，不用時(shí)開(kāi)小火，烤包時(shí)開(kāi)大火，在確保烘烤效果的基礎(chǔ)上，減少煤氣浪費(fèi)。 3. 南區(qū)充分利用3座轉(zhuǎn)爐吹煉條件，有計(jì)劃的甩包；利用停吹轉(zhuǎn)爐的在線(xiàn)烘烤裝置，確保紅包出鋼。 關(guān)于中間包烘烤器更多詳情請(qǐng)咨詢(xún)洛陽(yáng)恒信冶金設(shè)備。
查看更多
